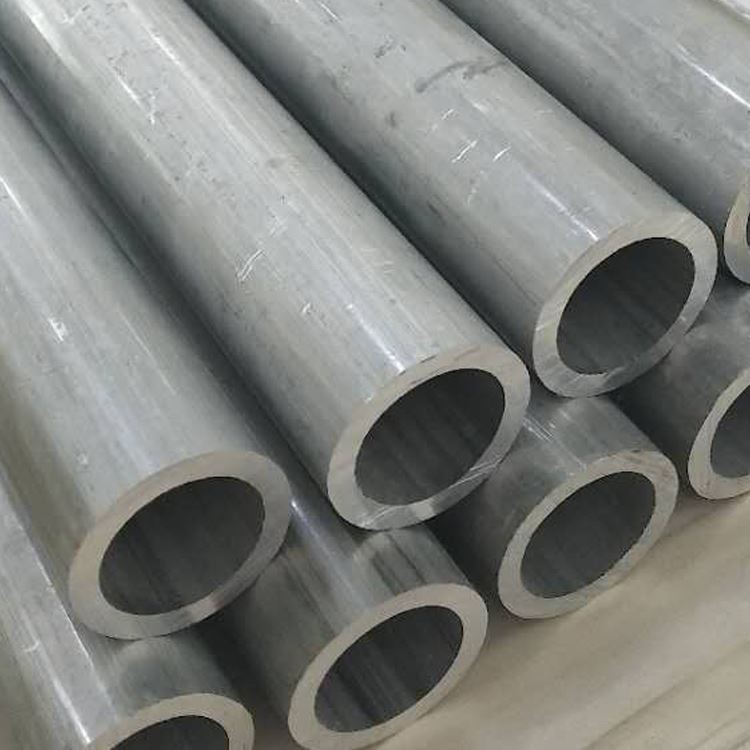

3003 alyuminiy yumaloq naycha

3003 chaqqon alyumin naycha bir nechta tarmoqlarda keng qo'llaniladigan ko'p funktsiyali va yuqori ko'rsatkichli materialdir.

So'rov yuborish

1. Moddiy kompozitsion va standartlar

ASTM B210, ASTM B491, ASTM B491, 3003 alyuminiy turnir, 3003 alyuminiy naychasi - bu yuqori darajada shakllanish va korroziya qarshiligi uchun optimallashtirilgan 3003 alyuminiy duog '.

Asosiy elementlar:

Marganets (MN): 1,0-1,5% (egiluvchanlikni buzmasdan kuchni oshiradi)

Magniy (mg): 0,10% dan kam yoki unga teng (qayta ishlash uchun izlar)

Asosiy material:

Alyuminiy (al): 97,8% dan katta yoki teng (qoldiq)

Nopoklik cheklovlar:

Temir (Fe): 0,7% dan kam yoki teng

Silikon (Si): 0,6% dan kam yoki unga teng

Mis (cu): 0,05-0,20%

Rux (zn): 0,10% dan kam yoki unga teng

Qattiq tazyiqchilar, shu jumladan H14 (¼ Hard), H18 (¼ Hard), H18 (¼ Hard) va Ostm B210 shartlariga muvofiq. Sotiladigan suv tizimlari uchun dengiz arizalarida va NSF / ANSI 61 uchun Miloddan avvalgi Mil-T-5062B-ga sertifikatlangan. Uchinchi tomon tekshiruvi bir xil korroziya qarshiligi uchun muhim ahamiyatga ega bo'lgan izchil dinamik o'zgarishlarni tasdiqlaydi.

2. Kuch ishlashi

3003 strukturaviy dasturlar uchun o'rtacha kuch bilan juda ko'p qulaylik yaratadi:

Mulk	Ha	H14 fe'l	H18 fe'l	Sinov standarti
Zinarli kuch (RM)	110-145 MPA	145-180 MPA	170-215 MPA	ASTM E8
Kuch berish kuchi (rp0.2)	35-50 MPa	125-150 MPa	160-195 MPA	ASTM E8
Tanaffusda cho'zish (%)	25-35%	8-15%	4-8%	ASTM E8
Siqishni kuchaytirish	40 MPA	130 MPA	165 MPa	ASTM E9
Shear kuch	75 MPA	100 MPa	130 MPA	ASTM B769
Charchoq chidamliligi (10 ⁷ tsikl)	60 MPA	75 MPA	95 MPa	ISO 1099
Chuqur chizilgan nisbati (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >90% egiluvchanlik -196 daraja darajasida va sovuq ishlaydigan operatsiyalarda ajoyib shakllanish xususiyatlarini namoyish etadi.

3. Issiqlikni davolash va qayta ishlash

Issiqlik bilan davolash qotishmasi sifatida mexanik xususiyatlarga qattiqlashish orqali erishiladi:

Sovuq ish jarayoni

Issiq rul: 370-480 darajadan 8 million mm qalinlikda dastlabki ishlov berish

Sovuq rasm: Ketma-ket pasayish quyidagilarga erishadi:

Xemir: 415 darajadagi to'liq yubile

H14: 7-15% hududni kamaytirish

H18: 25-30% maydonni qisqartirish

Oraliq yumshatish: 315-345 darajasi 50% qisqartirish uchun 2 soat

Natijasida hosil bo'lgan mikrootexnika

Don hajmi: ASTM 6-9 (10-30 mkmli donalar)

Dameroidlar: Ali (mN, Fe) bosqich zarralari (<0.5μm)

O'chirish zichligi: 10⁷ / sm² (o) 10¹⁰ / sm² gacha (H18)

Tekshiruv koeffitsienti:<0.65 for deep drawing applications

Saqrorlik darajasi: 250-280 daraja

4. Darostsiyalar va sozlash

HVAC va arxitektura dasturlari uchun aniq toqatlarga asoslanib ishlab chiqarilgan:

Parametr	Standart diapazon	Aniq tollik	Maxsus imkoniyatlar
Tashqi diametr	3-400 mm	± 0,1% OD	Elliptik profillar
Devor qalinligi	0,3-8 mm	± 8% wt	Bangan qismlar
Uzunligi	0.5-12 m	+2 mm / -0mm	60 milliongacha yopishtirilgan
To'g'rilik	-	1,5 mm / m max.	± 0,5mm / m
Odatiy	-	1,2% tirdan kam yoki teng	0,5% tirdan kam yoki teng
Bend radius (min)	1,0 × OD	-	Minimal 0,6 × OD

Maxsus uy-joy:

Issiqlik almashish uchun hosil bo'lish

Taperni kamaytirish uchun aylanadigan shish

Shaxsiy tugatish (Flice, boncuk, kattalashma)

Mexanik bo'g'imlar uchun yoyib chiqish

Spiral naycha konfiguratsiya

5. Korroziya qarshiligi xususiyatlari

Atrof-muhitni boshqarish bo'yicha ma'lumotlar

Atrof-muhit	ISO 9223 reytingi	Korroziya darajasi (mkm / yr)	Himoya berish bo'yicha tavsiya
Toza suv	RC1 (a'lo darajada)	<0.5 μm/yr	Ichki passivatsiya
Kimyoviy ishlov berish	RC2 (a'lo darajada)	1-3 mkm / yr	Polietilen lining
Sohil atmosferasi	RC3 (yaxshi)	3-8 mkm / yr	XROMAT konversiyasini qoplash
Sanoat maydoni	RC3 (yaxshi)	8-15 mkm / yr	Kukun qoplamalari
Oziq-ovqat mahsulotlarini qayta ishlash	RC1 (a'lo darajada)	0,2 mkm / yr	Elektrotetik

Himoya tizimlari:

Pazasi: ASTM B580 uchun nitrot kislotasi davolash

Rosa:

Epoksi-Fhenolik qoplamalari: 30-60 mf dft

Poliuretan: UB qarshilik uchun 40-80 mkm

Galvanik himoya qilish: Ruxni pudratlar metalllashtirish + plomba

Biokidaal davolash: Mikrobial nazorat uchun kumush ion singdirish

6. Mashinuv qobiliyati xususiyatlari

Optimallashtirish parametrlari

Operatsiya	Asbob materiallari	Tezlik (m / min)	Oziqlantirish (mm / qayta)	Qaydlar
Burilish	Karbide K10	250-450	0.25-0.45	O'tkir ijobiy rak
Tegirmon	Karbide K20	300-500	0.15-0.30	Yuqori Heliks vositasi
Burg'ilash	HSS-CO5	100-150	0.12-0.20	130 daraja nuqta burchagi
Bosiq	HSS-CO5	25-40	Pitch mos keldi	90% ip chuqurlik

Ishlash ko'rsatkichlari:

Mashinalik indeksi: 95% (Boshlang'ich: 2011-t {{{2} {{2} {{2} {{2} {{2} {{2} {{2} {{2} {{2} 3=100%)

Sirtli pürdülülür: ra 0,5 mmmga erishish mumkin bo'lgan quruq ishlov berish

O'rnatilgan chetidagi qarshilik: a'lo (ISO 3685 1-sinf)

Chip shakllantirish: uzluksiz spiral chiplar

Asbob hayoti: 50% 60% dan uzunroq

Sovutish uchun tavsiya: minimal (5-7% emulsiya)

7. Xolusi va qo'shilish usullari

Jarayonlar bo'yicha a'lo vinad

Gaz metal arc payvandlash (GMAW)

Plomba simlari: er4043 (alsiy) yoki er1100

EHIGETING GAZ: A {{0}% aralashmasi

Sim tezligi: 8-12 m / min (OD 12-50 mm)

Issiqlik kiritish: 0,8 kj / mm dan kam yoki unga teng

Usullarni birlashtirish

Lehim:

Rux-alyuminiy asmerlar: 390-450 daraja

Flux turi: korroziy bo'lmagan organik

Yopishqoq bog'lanish:

Poliuretan yopishtiruvlari: 18-25 MPa Shear

Epoksi tizimlari: 30-40 MPA keskin

Mexanik mahkamlash:

Munchoqli ulanishlar

Bosish-ga ulanish moslamalari

Doimiy bo'g'inlarni echish

8. Jismoniy xususiyatlar

Mulk	Qiymati	Sinov standarti
Zichlik	2.73 g / sm³	ASTM B311
Issiqlik o'tkazuvchanligi (25 daraja)	193 W/m·K	ASTM E1461
CTE (20-100 daraja)	23.2 mkm / m · daraja	ASTM E228
Elektr o'tkazuvchanligi	51% IAC	ASTM B193
Elastiklik moduli	69.0 GPA	ASTM E111
Muayyan issiqlik (100 daraja)	897 j / kg · k	ASTM E1269
Termal kengaytirish koeffitsientlari	0,55 m / m darajasi	ASTM D696
Raffitiv (ko'rinadigan)	85%	ASTM E903
Emissiya (parlatilgan)	0.05	Asti e423

9. sirt sifatining standartlari

Tuzatish variantlari:

Tegirmonni tugatish: ra 0.8-1,2 mmm

Cho'tka tugatish: ra 0,3-0,6 mkm

Oyna polizasi: ra<0.1μm achievable

Atlas olish: ra 0,4 mmm

Tekshirish mezonlari (ASTM B491):

Yuzadagi kamchiliklar: 0,005 mm chuqurlikdan kam yoki unga teng

O'lish belgilari: 0,05 mm balandlikdan kam yoki unga teng

Rahotmaslik: yo'q

Oxide uniformity: >95% qamrab olingan

Tozalash protokollari:

AMS 2647-da ishqorli tozalash

Dekorativ dasturlarni yoritish

Oziq-ovqat mahsulotlari quvuri uchun bugni tozalash

10. Sertifikatlar va sinov

Sifatni ta'minlash bo'yicha protokollar

Kimyoviy tekshirish:

Optik emissiya spektromiyasi

ICP massa spektrlari aralashmalar uchun

Jismoniy test:

60% ODni pasaytirish sinovini kamaytirish

Teskari egildi Test: 180 daraja yorilishsiz

Gidrostatik bosimni tekshirish: 3 × Ish bosimi

NDT usullari:

E309 uchun Eddy joriy test

Ultrasonal devor qalinligini tekshirish

Geliy oqishi testi

Sanoat sertifikatlari

Ichimlik suv tizimlari uchun NSF / ANSI 61

Asme bppvc bo'lim VIII

Fda CFR 21.177.1500 (Oziq-ovqat aloqasi)

Mil-T-5062B NAVAL spetsifikatsiyasi

PED 2014/68 / EI annekti

Lloyd ro'yxatini tasdiqlash turi

Birlamchi dasturlar: Issiqlik almashish tarkibiy qismlari, kondensiv sug'orish tizimlari, mebellar, dekorativ inshootlar, kimyoviy translyatsiya liniyalari, kimyoviy transfer liniyalari va shakllantiruvchi tomirlar juda muhimdir.

Qadoqlash: Vci qog'ozli va o'rash to'plamlari, mustahkamlangan burchaklar bilan. Standart qo'rg'oshin vaqti: bir necha haftalik o'lchamlari uchun 3 hafta.
