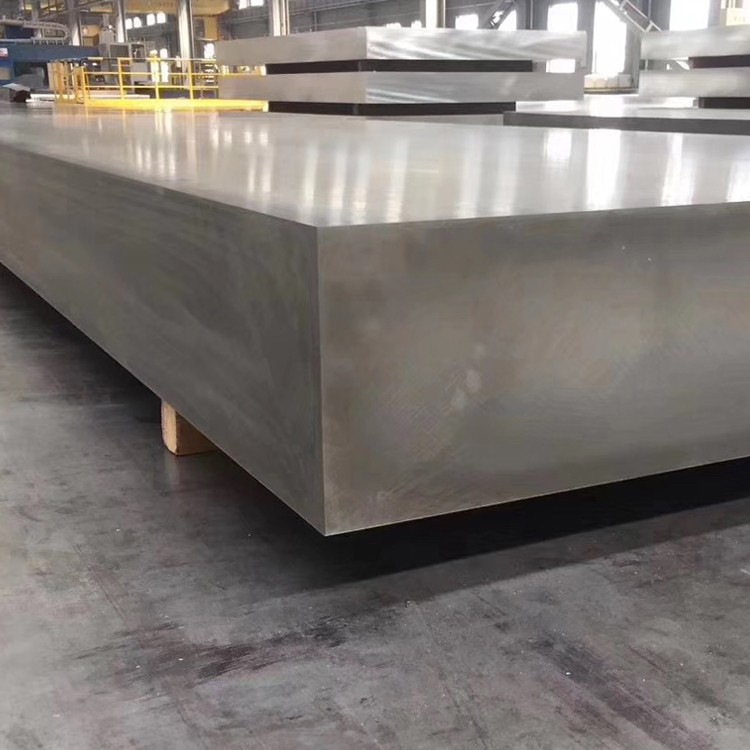

5083 ultra qalin alyuminiy plitalar

5083 alyuminiy plitasi - bu og'ir dengiz muhitiga mos keladigan yaxshi korroziya qarshiligi bilan, eng yaxshi korroziyaga qarshi kurash va xizmatning xizmatini kengaytirish mumkin. Aluminiy havo bilan aloqada bo'lgandan so'ng, dengiz suvidagi turli elementlarning eroziyasiga samarali qarshilik ko'rsatishi mumkin bo'lgan alyuminiy alumina filmining zich qatlamini hosil qiladi. Anaslashtirish texnologiyasi bilan birlashtirilgan alyuminiy qotish plitalari dengiz suvida juda barqaror shaklni saqlab qolishi mumkin.

So'rov yuborish

1. Moddiy kompozitsion va ishlab chiqarish jarayoni

5083 alyuminiy qotishmasi (ASTM B209, AW AV-5083) - dengiz muhitida istisnolik va yuqori velosivyatsiya va yuqori velosipaziya uchun eng yuqori plantatsiya uchun taniqli bo'lgan yuqori quvvatli, issiqlik bilan davolash al-mg qotishmaidir. Ultra qalin soxta plitalar variant boshqariladigan deformatsiyalarni qayta ishlash orqali kengaytirilgan mexanik xususiyatlarni taklif etadi:

Birlamchi qidiruv elementlari:

Magniy (mg): 4.0-4.9% (asosiy qattiq echimni tezkor)

Marganets (MN): 0.40-1,0% (don tuzilishi qayta ishlash)

Xrom (CR): 0.05-0.25% (korroziya qarshiligi kuchayishi)

Titan (Ti): 0.05-0.15% (donni tozalash)

Asosiy material:

Alyuminiy (Al): 92,4% dan katta yoki teng (qoldiq)

Boshqariladigan aralashmalar:

Temir (Fe): 0,40% dan kam yoki unga teng

Silikon (Si): 0,40% dan kam yoki unga teng

Mis (cu): 0,10% dan kam yoki unga teng

Rux (zn): 0,25% maksimaldan kam yoki unga teng

Ixtisoslashgan ultra qalin xashak jarayoni:

Premium ingotadi:

To'g'ridan-to'g'ri sovuq (dc) yarim uzluksiz kasting

Ti-B qo'shing bilan donli tozalash

Demonding eritmasi<0.1ml H₂/100g Al

Keramik ko'pikli filtrlar orqali filtrlash

Ibogenizatsiya davolash:

24-36 soat 500-520 daraja

Kompyuter tomonidan boshqariladigan sovutish darajasi

Microstrece Micring

Sirt tayyorlash:

Sorlash qatlamini bosh terisi (kamida 10mm)

Kamchiliklar uchun sirt inspektsiyasi

Xursandchilikni oldindan bilish:

Amaliyotni 380-430 darajagacha

Harorat bir xilligi ± 5 daraja

Ko'p yo'nalishli ochiq ochiq

Dastlabki soxta harorat: 400-425 daraja

Yakuniy soxta harorat: 340-380 daraja

Deformatsiya nisbati: 3: 1 dan 5: 1

Xususiyatlarni optimallashtirish uchun ko'p yo'nalishli ish

Ultra qalin qismlar uchun ixtisoslashgan o'lar

Boshqariladigan sovutish:

Qoldiq stressni minimallashtirish uchun dasturiy sovutish darajasi

Qalin qismlar uchun termal ko'rpa bilan havo sovutish

Stressni engillashtirishni davolash:

25mm uchun 1 soat davomida 240-300 daraja qalinlikda

Sovutgichni 200 darajadan pastgacha

Yakuniy ishlov berish:

Mijoz texnik xususiyatlariga aniq ishlov berish

Yuzaki tekshirish va tozalash

Etkazib berish uchun himoya qadoqlash

Barcha ishlab chiqarish jarayonlari to'liq izlanish bilan ISO 9001 sifat menejmenti tizimida amalga oshiriladi.

2. Ultra qalin 5083 kotiblarning mexanik xususiyatlari

Mulk	Minimal	Odatiy	Sinov standarti	Ultra qalin afzallik
Qattiq chidamlilik kuchi	290 MPA	305-330 MPA	ASTM B557	Bitta xususiyatlar bo'yicha bir xil xususiyatlar
Hosil berish kuchi (0,2%)	145 MPA	160-185 MPA	ASTM B557	Qalinlikdagi kuchlanish kuchaytirilgan
Cho'zish (50mm o'lchovi)	12%	16-22%	ASTM B557	To'liq qism bo'ylab yuqori egiluvchanlik
Qattiqlik (brinell)	85 hb	90-100 HB	ASTM E10	Izchil qattiqlik profili
Shear kuch	175 MPa	185-200 MPA	ASTM B769	Kengaytirilgan qo'shma ishonchlilik
Charchoq kuchi (10⁸)	120 MPa	125-140 MPa	ASTM E466	Takomillashtirilgan tsiklik yuklash ishi
Siqish qobiliyati	145 MPA	160-190 MPA	ASTM E9	Yuk ko'tariladigan dasturlar uchun tanqidiy
Quvvatni ko'tarish (E / d =2.0)	385 MPa	400-430 MPA	ASTM E238	Yuqori tutqich ishlashi
Ta'sir energiyasi (Charpy)	35 J	40-50 J	ASTM E23	Past haroratlarda qattiqlik kuchaygan

Qalinlikdagi ishlash orqali:

Mulkning o'zgarishi<5% between surface and core (up to 200mm thickness)

Yo'nalish nisbati (L: L: LT: ST): 1.00: 0.95: 0.90 ziddil kuch uchun 0,90

Asosiy haroratni tanqidiy qayta ishlash oynasida saqlanadigan yadro harorati

Qattiqlik o'zgarishi<8 HB from surface to center

3

Tanqidiy soxta parametrlar:

Shtrayn taqsimlash nazorati:

Minimal umumiy haqiqiy shtamp: 1.1-1.3

Siqilish darajasi: 0.01-0.1 S⁻¹

Ko'p yo'nalishli ishlash (o'rta yo'nalishda kamida 25%)

Intermittent reheating for sections >150 mm

Haroratni boshqarish:

Maksimal harorat gradient: 30 daraja bo'lim bo'yicha

Kompyuter tomonidan boshqariladigan issiqlik profilining monitoringi

Haroratning gomogenizatsiyasining kengaytirilgan vaqti

Minimal issiqlik yo'qotish uchun ixtisoslashtirilgan foydalanish uskunalari

Mikromatika xususiyatlari:

Don hajmi: ASTM 5-7 (30-60 mkm)

Don morfologiyasi: qisman qayta kristallangan tuzilish

Al₆MN tarqatib yuboradigan taqsimot: 0,1-0.5 mkm diametrli

Mg₂si cho'kmani boshqarish:<0.5 volume percent

Al-Fe-MN intermpalli fazalari: boshqariladigan morfologiya

Qayta to'ldirilgan hajmli kasr: 40-60%

Mateurure: aralash deformatsiya / kristalizatsiyalanish tuzilishi

G'alla jihatlari nisbati: 1.5: 1 yakuniy mahsulotda maksimal darajada

Maxsus xususiyatlar:

Yuqori obro'li burchakli subgen tuzilishi

Mg Seute Frantsiya harakati tufayli cheklangan tiklanish

AL₃MG₂ yog'ingarchilik sezgirligini oldini olish uchun boshqariladi

Kengaytirilgan disloklash zichligi: 5-8 × 10¹⁰ / sm²

4. O'lchamli xususiyatlar va taligi

Parametr	Standart diapazon	Aniq tollik	Tijorat bag'rikenglik
Qalinlik	150-400 mm	± 3 mm	± 5 mm
Kenglik	1000-3000 mm	± 5 mm	± 8 mm
Uzunligi	2000-8000 mm	± 7 mm	± 12 mm
Zumlik	N/A	0,2% uzunlik	Uzunligning 0,4%
Parallelizm	N/A	0,6% qalinlik	1,0% qalinlik
Chetidagi to'g'rilik	N/A	2 mm / m	4 mm / m
Sirtli pürürmy	N/A	6,4 mkm RA MAX	12.5 mk max maxr

Ultra qalin aniq parametrlar:

Zichlik: 2.66 g / cm³ (± 0.01)

Og'irligi: qalinligi (mm) × kenglik (m) × {{0} {kg)

Maksimal bitta plastinka og'irligi: 20,000 kg

Ishlov berish nafaqasi: Kritik o'lchovlar uchun har bir tomonga 15 mm tavsiya eting

Stress Relief: Required before precision machining for plates >200mm

Plastinka tekisligi: tekis yuzada o'z-o'zini vazn ostida o'lchanadi

Ultrasonik sinov: 100% hajmli tekshiruv mavjud

5. Korroziyaning qarshilik ko'rsatilishi

Atrof-muhit	Ijro etish	Koroziya kursi	Kutilayotgan xizmat hayoti
Dengiz atmosferasi	Juda yaxshi	<0.02 mm/year	30+ yillar
Dengiz suvi	Juda yaxshi	<0.10 mm/year	25+ yillar
Sanoat ta'siri	Juda yaxshi	<0.05 mm/year	25+ yillar
Toza suv	Juda yaxshi	Ahamiyatsiz	40+ yillar
Stress korroziyasi	Juda yaxshi	Juda chidamli	Loyiha hayot
Quvur	Juda yaxshi	ExS reytingi EA	Loyiha hayot
Galvaik bog'lash	Yarmarka	Izolyatsiya talab qilinadi	Ilovaga bog'liq

Korroziyadan himoya qilish variantlari:

Anodlash:

II turini (sulfat kislota): 10-25 mm qalinlik

III tur (qattiq anodlash): 25-75 mm qalinlik

Dengiz-navli muhrlash bo'yicha davolash

Konversiya qoplamlari:

XROMAT DTL-5541 yil

Atrof-muhitga rioya qilish uchun Chrome-bepul alternativalar

Titan / tsirkonyumga asoslangan davolash

Himoya tizimlari:

Epoksi primer + poliuretanli Talcat

Dengiz-navli ko'p qavatli tizimlar

Qurbonlik sinkli boy ustunlar

Servission xizmati uchun yuqori qurilish epoksi paltosi

Atrof-muhitning ishlash omillari:

Senseit qarshilik: 5086 qotishmalariga ustun

NAMLT Test ishlashi:<15mg/cm²

IGC qarshilik: Yaxshilashdan keyin ajoyib

Hán quchoqlash: minimal sezuvchanlik

6. Ishlov berish va uydirma xususiyatlari

Operatsiya	Asbob materiallari	Tavsiya etilgan parametrlar	Ultra-qalin qismlar uchun eslatmalar
Og'ir tegirmon	Karbid	Vc =300-600 m / m fg {{1} =0.15-0.30 mm	To'ldirish tavsiya etiladi
Chuqur teshik burg'ulash	Karbide mashqlari	Vc =60-100 m / mina, fn {=0.15-0.25 mm / regr	Chuqur teshiklarni bosqichma-bosqich burg'ulash
Yuz tegish	PCD Trayters	Vc =500-1000 m min	Yuqori ijobiy rak burchaklar
Burilish	Karbide / PCD	Vc =200-500 m min	Qattiq sozlash muhim
Bosiq	HSS-e xamra	Vc =10-20 m min	50% ip tavsiya etiladi
Arra	Karbid	40-60 m / min	To'fon sovutish qobiliyati majburiy

Materiallar nuqtai nazarlari:

Cheklov cheklovlari: minimal Bend radiusi 2.5 × material qalinligi

Sovuq ish: yumshatishdan oldin 15-20% bilan cheklangan

Issiq ishlash: 260-370 daraja optimal harorati

Veldorlik: 5183, 5356 yoki 5556 plomba bilan a'lo darajada

Payvandlash usullari: gmow, gtaw, fcaW mos keladi

Payvanddan keyingi davolanish: cho'tka / ignani o'lchash tavsiya etiladi

Payvandlashdan keyin stressni engillashtirish: 200 daraja 25Mm uchun 1 soat

Kesish usullari: plazma, suv tashish yoki ko'rlar afzal

7. payvandlashning ishlashi va tavsiyalari

Payvandlash jarayoni	Plomba materiallari	Parametrlar	Maxsus mulohazalar
GMAW (MIG)	Er5183, er5556	DCEP, 22-26v, 140-250A	Puls püskürtme transferi tavsiya etiladi
GTOW (TIG)	Er5183, er5356	AC, 12-15V, 120-200A	Torged ProruntPen elektrodlari
Fcaw	E5183T, E5556T	DCEP, 24-28V, 150-260a	Minimal ortdalanish tozalash
Arra	Er5183, er5356	26-30V, 350-550A	Neytral yoki ozgina asosiy oqim

Ultra-qalin qismlar uchun eng yaxshi amaliyotni payvandlash:

Birgalikda tayyorgarlik:

X-groove or double-V for thickness >25mm

Ildiz bo'shligi 2-4mm

Ildiz yuzasi 1-3mm

Bevel burchagi 50-60 daraja

Aseton yoki mek bilan yaxshilanadi

Xizmat qilish:

Odatda talab qilinmaydi

For sections >200 mm, termal gradyanni kamaytirish uchun 50-80 darajaga qadar qizdiring

Harorat doirasi:

Maksimal 120 daraja

Infraqizil termometr bilan monitoring

Payvandlashdan keyingi davolanish:

Qalin qismlarga tavsiya etilgan stressni engillashtirish

Flux va sopolni sinchkovlik bilan tozalash

Tekshirish usullari:

AWN D1.2-ni vizual tekshirish

Tanqidiy bo'g'imlar uchun rentgenografik yoki ultrasonik sinov

Sirt kamchiliklari uchun bo'yoq

8. Muhandislik dizayni uchun jismoniy xususiyatlar

Mulk	Qiymati	Dizayn oqibatlari
Zichlik	2.66 g / sm³	Og'irlik hisob-kitoblari va bu suzish
Eritilgan diapazon	574-638 daraja	Payvandlash va issiqlikni davolash parametrlari
Issiqlik o'tkazuvchanligi	117 W/m·K	Issiqlik dasturlarida isitish bilan isitish
Elektr o'tkazuvchanligi	29% IAC	Elektr dasturlari va dizayni
Muayyan issiqlik sig'imi	900 j / kg · k	Termal inertsiya hisob-kitoblari
Termal kengayish	23.8 ×10⁻⁶/K	Qo'shma dizayn va termal stressni kengaytirish
Yoshning modul	71 GPA	Tarkibiy qattiqlik va defektsiya
Poissonning nisbati	0.33	Murakkab yuklashda zo'ravonlik
Namlash quvvati	Mo''tadil (0.010.02)	Tebranish nazorati qo'llanmasi

Atrof-muhitning ishlashi:

Harorat harorati: -196 darajasi +200 darajasiga

Krigenik ishlash: Zo'rlikning zo'ravonligi

Yong'in qarshiligi: yonilmaydigan

Magnit xususiyatlari: magnit bo'lmagan

Radiatsiya qarshilik: Zo'r

Qayta ishlov berish: 100% qayta ishlanganligi sababli qayta ishlangan

Atrof-muhitga ta'sir: po'latdan ko'ra pastroq energiya izi

9. Sifatni ta'minlash va sinov protokoli

Normativ tekshirish rejimi:

Kimyoviy tarkibni tekshirish:

Optik emissiya spektroskopi

Barcha so'zlarni tekshirish

Mexanik test:

Zinarli test (uzunlamasmasinal va ko'ndalang ko'rsatmalar)

Qattiqlik xaritasi (sirt va kesma)

Kritik maqsadlar uchun ta'sirni test

Halokatli bo'lmagan sinov:

ASTM A578 / A578M uchun ultrasonik tekshiruv

Sirtning kamchiliklari uchun paxta tekshiruvi

O'lchov tekshiruvi:

CMM kritik o'lchovlarni tekshirish

Belgilangan panjara nuqtalarida qalinlik xaritasi

O'zining vazni ostida tekislikni o'lchash

MicrostreRega tahdid:

Don hajmi aniqlash

Astm E45 intmet reytingi

Vetslar uchun test sinovlari

Metalografik tekshiruv

Sertifikatlashtirish imkoniyatlari:

Mill Test hisoboti (en {{{10204 3.1)

Uchinchi tomon nazorati sertifikati (en {10204 3.2)

DNV-marinali dasturlar uchun mo'ljallangan sertifikatlash

Dengiz inshootlari uchun ABS sertifikati

Lloyd-ning registr sertifikati

Mijozlarga texnik sertifikatlash talablari

Moddiy kuzatuvchanlik

Mahsulotni yozish hujjatlari

10. Sanoat dasturlari va foydalanish holatlari

Birlamchi dasturlar:

Naval va tijorat kemasida

Offshore neft va gaz platformalar

Bosimning tomir tarkibiy qismlari

Kriogenik saqlash va transport

Og'ir transport inshootlari

Bridge dekking va tarkibiy qismlar

Mudofaa sohasi qo'llanilishi

Kimyoviy ishlov berish uskunalari

Konchilik uskunalari tuzilmalari

Dengiz Propulyt tizimining komponentlari

Muayyan foydalanish holatlari:

LNG tashuvchisi tarkibiy qismlari:

Eng past haroratli qattiqlik

Murakkab tuzilmalar uchun ajoyib vifil

Yaxshi kuch-og'irlik nisbati
