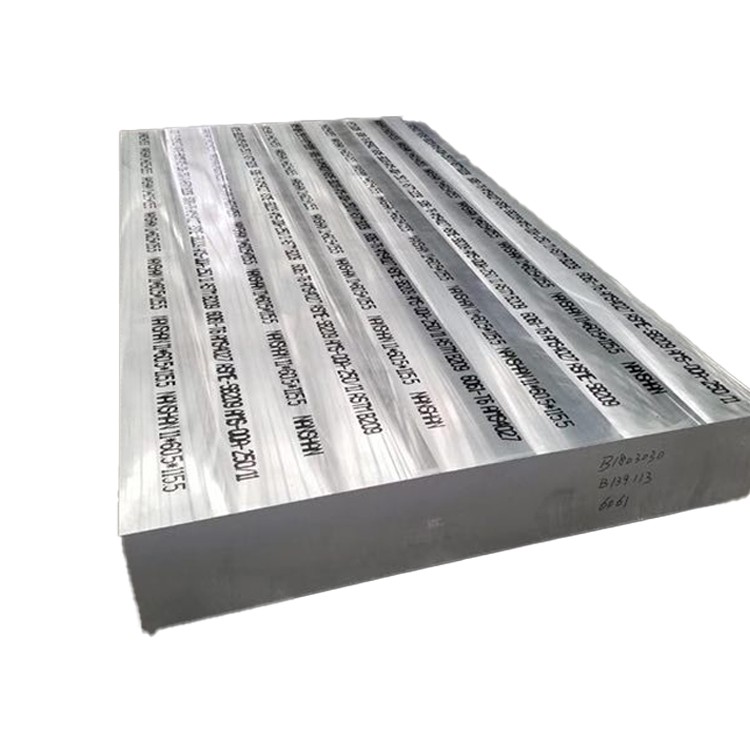

6061 Ultra qalin alyuminiy plitalar

6061 alyuminiy qotishmasi yuqori darajada g'ayratli va kuch berish, shuningdek, tanaffusda yaxshi mexanik xususiyatlarga ega. Past zichlik, yaxshi va yaxshi xususiyatlarga ega. Yaxshi plastik va qattiqlik, jarayonni va shakllantirish oson. Hech qanday stress korroziyasi yorilish moyilligi, a'lo vizmati.

So'rov yuborish

1. Moddiy kompozitsion va ishlab chiqarish jarayoni

6061 aluminum alloy (ASTM B209, AMS 4025) is a heat-treatable Al-Mg-Si alloy engineered for versatility and excellent mechanical properties. Ultra-thick forged plate variants (>150 mm) Ixtisoslashgan ishlab chiqarish orqali alohida tarkibiy yaxlitlikni taklif qiladi:

Alloy kimyo:

Magniy (Mg): 0,8-1,2% (Mg₂si yog'inlari)

Silikon (SI): 0.4-0,8% (Mggzsi shakllanishi)

Mis (cu): 0,15-0.40% (kuchaytirish)

Xrom (CR): 0.04-0.35% (korroziya qarshiligi)

Asosiy material:

Alyuminiy (al): 97,5% (balans) dan katta yoki teng

Boshqariladigan aralashmalar:

Temir (Fe): 0,7% dan kam yoki unga teng

Rux (zn): 0,25% maksimaldan kam yoki unga teng

Titan (TI): 0,15% dan kam yoki unga teng

Marganets (mN): 0,15% dan kam yoki unga teng

Rivojlangan ultra qalin ranglarni tiklash jarayoni:

INOTOT Casting: Premium 7000-12000kg instots

Homenizatsiya tekshiruvidan oldingi tekshirish: A darajasida ultratovush tekshiruvi

Ibogenizatsiya: 24-36 soat davomida 580-590 daraja (asosiy harorat nazorat qilingan)

So'rt-tadbirlar: Segrating zonasini olib tashlash uchun sirt ishlov berish

Qaralamchani qizdirish: 1950-470 darajaga, ± 5 daraja bir xil

Ochiq o'lish:

Ko'p yo'nalishli deformatsiya

10.000-15,000 tonna gidravlik matbuot

Deformatsiya nisbati 3: 1

Oraliq yumshatish: kerak bo'lganda 4-8 soat davomida

Issiqlikni davolash: 530-550 darajasi 2-5 soat (qalinlikga bog'liq)

Aniqlikdan qoniqish: 45-90 daraja boshqariladigan sovutish darajasi bilan polimer qonli polimer qonli

Tuzatish: tarqatilgan yuk bilan gidravlik press

Sun'iy qarish: T6 yoki T651 ning 170-190 darajasini 8-12 soat davomida

Muvofiqlikning eritmasi kuzatilishi bilan to'liq sifatli hujjatlar.

2. Ultra qalin yotgan plastinkaning mexanik xususiyatlariMahsulot tavsifi

Mulk	Minimal	Odatiy	Sinov standarti	Ultra qalin qismlar uchun ahamiyat
Qattiq chidamlilik kuchi	290 MPA	310-330 MPA	ASTM B557	Butun xochlar orqali saqlanadi
Hosil berish kuchi (0,2% ofset)	240 MPa	260-280 MPA	ASTM B557	Yuzaga 10% dan kam o'zgaruvchan yadro
Cho'zish (2 dyuym)	8%	10-14%	ASTM B557	Qalinligi egiluvchanligi uchun tanqidiylik
Shear kuch	170 MPa	180-210 MPA	ASTM B769	Yuklangan ulanishlar uchun qo'shma dizayn parametrlari
Quvvatni ko'tarish (E / d =2.0)	430 MPA	450-480 MPa	ASTM E238	Fathkiz teshigi ishlashi
Charchoq kuchi (10⁷)	95 MPa	100-120 MPa	ASTM E466	Uzoq muddatli tsiklikga chidamlilik
Qattiqlik (brinell)	95 hb	95-105 hb	ASTM E10	Qalinligi 5% o'zgaruvchan yoki unga teng
Qattiqlik (K₁C)	29 MPA√	32-37 MPA√	ASTM E399	Zararqa zarar etkazish uchun tanqidiy
Qalinligi pasayishi orqali	6% min	8-12%	ASTM E8	Z-yo'nalishda egiluvchanlik

Yo'naltirish (odatiy nisbatlar):

L va lt: 1,05: 1 tangliklik kuch nisbati

L vs. ST: 1.10: 1 ta tangliklik kuch nisbati

CORORE VS Sirt: 1,08: 1 ga teng yoki teng darajadagi kuch nisbati

3. Ultra qalin soxtalashtirish mikroektoni boshqarishMahsulot tavsifi

Qalinlik bilan ishlash:

Deformatsiya taqsimoti:

Ko'p eksenel kabarli siqilish

Minimal 25% yakuniy o'tish

Doimiy haroratni boshqarish

Xonenchining narxini boshqarish:

Polimer kontsentratsiyasi: 12-18%

Ko'zg'ak tezligi: 2.5-3,5 m / s

Harorat ko'tarilishini boshqarish:<15°C max

Termal gregoringni yumshatish:

Isotermal jiddiy haroratda

Qayta ishlash paytida harorat monitoringi

Boshqariladigan sovutish darajasi: 60-80 daraja / min er yuzasi, 40-55 daraja / min yadrosi

Mikromatika xususiyatlari:

Don hajmi: Asti 4-6 (40-70 mkm)

Recrystallization: >85% kristalli tuzilmalar

Tuproqni taqsimlash:

Birlamchi Mgrasi: 0,5-2 m

"Ignali: diametri 4-8nm

Q-fazasi va b'-faza boshqariladi

Dameroid zichligi: 1-3 × 10˚ / mm²

Tekshirish: Anisotropiya kamaygan o'zgartirilgan kub

ENTURSIYA RATLARI: ASTM E45 uchun 0,5 dan kam yoki unga teng

Maksimal donning maksimal hajmi: qalinligi 2 asmit raqamlari

4. O'lchamli xususiyatlar va taligi

Parametr	Standart diapazon	Aniq tollik	Tijorat bag'rikenglik
Qalinlik	150-500 mm	± 3 mm	± 5 mm
Kenglik	1000-3500 mm	± 5 mm	± 8 mm
Uzunligi	2000-12000 mm	+15 / - 0 mm	+25 / - 0 mm
Zumlik	N/A	0,15% uzunlik	Uzunligning 0,30%
Parallelizm	N/A	0,5% qalinlik	1,0% qalinlik
Chetidagi to'g'rilik	N/A	1 mm / 1000 mm	2 mm / 1000 mm
Sirtli pürürmy	N/A	6.3 mkm RA MAX	12.5 mk max maxr

Ixtisoslashgan parametrlar:

Ishlov berish nafaqasi: har bir tomon uchun 15mm tavsiya etiladi

Stressni engillashtirish: aniq ishlov berishdan oldin talab qilinadi

Ultrasonik sinov: 100% hajmli tekshiruv

Zichlik: 2.70 g / cm³ (± 0,01 g / sm³)

Og'irlik formulasi: qalinligi (mm) × kenglik (m) × {{0} {2.70=og'irlik (kg)

Maksimal bittasi vazn: 25,000 kg

5. Issiqlikni davolash va mulkni optimallashtirish

Tekshirish	Jarayoni	Arizalar	Asosiy xususiyatlari
T651	Davolash, davolanish, stressni cho'zish (1,5-3%), sun'iy qarish bilan	Asosiy aerokosece, mudofaa, qolipish	Yaxshi stress korroziyalariga chidamlilik bilan maksimal kuch
T6511	Davolash, davolash, stressni cho'zish (boshqariladigan), sun'iy ravishda qaridi	Kritik tarkibiy qismlar, aniq qismlar	Yuqori kuch bilan ajoyib o'lchov barqarorligi
T6510	Davom etuvchi, davolash, minimal stressli yengillik, sun'iy ravishda keksa	Ko'prik komponentlari murakkab geometriyalar	Minimallashtirilgan buzilishi bilan muvozanatli xususiyatlar
T73	Davolangan, haddan tashqari oshirilgan eritma	Yuqori haroratli xizmat, stress korroziyasi kritik dasturlari	Yuqori stress korroziyasi, issiqlik barqarorligi

Issiqlikni davolash parametrlari:

Harorat: 530-550 daraja

Vaqt: 25 daqiqa / dyuym qalinligi (kamida 2 soat)

Harorat bir xilligi: ± 5 daraja maksimal o'zgaruvchanlik

Qalinlikni kechiktirish:<15 seconds maximum

O'tkazma uskunalari: ixtisoslashtirilgan ishlov berish

Sun'iy qarish opsiyalari:

T6 tsikl: 8-10 soat davomida 175-185 daraja

T651 tsikl: 6-8 soat davomida 175-185 daraja

T73 tsikl: Ikki bosqich (175 daraja / 4 soat {{{{{{{{{{{{{{{{{{{}} ilmiy darajasini / 8hr)

6. Ishlov berish va uydirma xususiyatlari

Operatsiya	Asbob materiallari	Tavsiya etilgan parametrlar	Ultra qalin plitasi uchun eslatmalar
Og'ir tegirmon	Karbide qo'shimchalar	Vc =300-700 m / m fg {{1} =0.15-0.25 mm	Tegirmon egilish
Chuqur teshik burg'ulash	Karbide mashqlari	Vc =60-120 m / mina, fn {=0.15-0.30 mm / regr	Peck tsikl kerak
Zerikarli	PCD vositalari	Vc =500-1000 m min	Zerikarli barlar uchun nam
Yuz tegish	Karbid yuz tegirmonlari	Vc =350-800 m min	Yuqori ijobiy rake geometriyasi
Bosiq	HSS-E-PM pm thes	Vc =15-30 m min	H-cheklovlar afzal
Arra	Karbid	40-60 m / min, 2-3 tishlar bilan shug'ullangan	To'fonni sovutish majburiy

Maxsus mulohazalar:

Qoldiq stressni boshqarish: yakuniy ishlov berishdan oldin 75% aktsiyalarni chiqaring

Tuzatish: buzilishning oldini olish uchun tarqalish kuchlari

Toolni jalb qilish: Kesishning maksimal 60% kuti

Sovutube: Yuqori bosim ({1}} bar) chuqur xususiyatlar uchun

Og'ir ishlov berish: maksimal 5mm kesish chuqurligi

Issiqlik avlodlari: ishlov berish paytida ish qismining haroratini kuzatib boring

Chip evakuatsiya: Chuqur cho'ntagidan tanqid qilish uchun tanqidiy

7. Korroziyaga chidamlilik va sirtli davolash

Atrof-muhit	Ijro etish	Himoya qilish usuli	Xizmatning umrini kutish
Sanoat muhiti	Juda yaxshi	II / III-ni anodlash	15-20+ yillar
Dengiz muhiti	Yaxshi	Xromat konversiyasi + bo'yoq	10-15+ yillar
Toza suv	Juda yaxshi	Minimal himoya qilish kerak	30+ yillar
Kimyoviy ishlov berish	Yaxshilik uchun yarmarka	Ptfe anadizatsiyani singdirdi	Ilovaning o'ziga xos xususiyati
Yuqori harorat	Yarmarka	Yuqori haroratli qoplamalar	5-10+ yillar
Ko'milgan xizmat	Juda yaxshi	Bitumli qoplamalar	40+ yillar

Er usti tozalash imkoniyatlari:

Anodlash:

II tur: 10-25 mm qalinlik

III turi (qattiq): 25-75 mm qalinlik

Ptfe singdirilgan variantlar

Konversiya qoplamlari:

Xromat konversiyasi (Mil-dTl-5541)

Uchinchi xrom muolajalar

Xromon bo'lmagan alternativalar (Ti / zr asosli)

Rassomlik tizimlari:

Epoksi primer + poliuretanli Talcat

Kukun qoplamalari (190-210 daraja davosi)

Yuqori qattiq sanoat qoplamalari

Maxsus sirt preparati:

Mexanik: Grit Blast SA 2.5

Kimyoviy: kislota etik va detmut

Ixtisoslashgan arizalar uchun lazer teksturasi

8. Dizayn dvigateli uchun fizik xususiyatlar

eritish

Mulk	Qiymati	Ultra-qalin dasturlardagi ahamiyatga ega
Zichlik	2.70 g / sm³	Katta tarkibiy qismlar uchun og'irlik hisoblash
Eritilgan diapazon	582-652 daraja	Stressni engillashtirish cheklovlar
Issiqlik o'tkazuvchanligi	167 W/m·K	Ichki massalarda isitish bilan isitish
Elektr o'tkazuvchanligi	43% IAC	EMI himoya qilish dasturlari
Muayyan issiqlik	896 j / kg · k	Qayta ishlash bo'yicha issiqlik inertiya
Termal kengayish	23.6 ×10⁻⁶/K	Yig'ishlarning farqlanishi
Yoshning modul	68.9 GPA	Strukturaviy dasturlarda qattiqlik
Poissonning nisbati	0.33	Yuk ostida o'lchovli o'zgarishlar
Namlash quvvati	0.008-0.01	Tebranish xususiyatlari
Termal diffuzorlik	69 mm / s	Issiqlikni o'tkazish tezligini qayta ishlash

9. Sifatni boshqarish va sinov protokollari

Majburiy sinov protokoli:

Kimyoviy tahlil: Optik emissiya spektroskopiyasi

Mexanik test:

Zinarli sinov (sirt, t / 4, T / 2 pozitsiyalari)

Qattiqlikni o'rganish (safarlari va bo'yi)

Yo'q qilmaslik:

AMS-STD-2144-sinf uchun ultratovush tekshiruvi a

Kritik sirtlarni penetrant tekshiruvi

Metallurgiya baholash:

Don o'lchamidagi donni o'lchash ER112

Astm E45 intmet reytingi

To'ng'iroqlarni namoyon qilish uchun mikrositish vositasi

O'lchov tekshiruvi:

CMM kritik o'lchovlarni tekshirish

Profil aniqligini lazer skanerlash

Belgilangan panjara punktlarida qalinlik xaritasi

Sertifikatlash paketi:

Material sinov to'g'risidagi hisobot (en 10204 tur. 3.1 / 3.2)

Kimyoviy tarkibi sertifikati

Mexanik mulkni sertifikatlash

Issiqlikni tozalash bo'yicha yozuvlar

NDT hisobotlari va qabul qilish mezonlari

O'lchamni tekshirish hisobotlari

Travellik hujjatlari (mahsulotga eritma)

Muvofiqlik deklaratsiyasi (Rohs, Gal va boshqalar)

10. Sanoat dasturlari va ishlov berish

Birlamchi dasturlar:

Aerosokse tarkibiy qismlari

Mudofaa tizimi platformalar

Yarimo'tkazgich ishlab chiqarish uskunalari

Plastik in'ektsiya mog'or asoslari

Ko'prik tarkibiy elementlari

Yadro sanoatining tarkibiy qismlari

Og'ir transport ramkalari

Mashina asboblari tarkibiy bazalari

Fill tegirmoni zaxira nusxalari

Yuqori kuchli elementlar

Moddiy ishlov berish protokoli:

Yuk ko'tarish talablari:

Minimal 4 ballni ko'tarish tizimi

Yig'ilgan satrlar majburiy

Maksimal sekin burchak: gorizontaldan 60 daraja

Yuk ko'tarish quvvati: 3: 1

Saqlash sharoitlari:

Ichki saqlash tavsiya etiladi

Minimal 300mm intervalni qo'llab-quvvatlash

Balandlik cheklovi: 1,5 m maksimal

Bir-biriga o'xshash metallar bilan to'g'ridan-to'g'ri aloqa qilishdan saqlaning

Tashish:

Metall bo'lmagan chiziq bilan xavfsiz

Tebranish materiallari

Eski himoyasi majburiy majburiy

Tranzit paytida namlikni himoya qilish

Ishlov berishni tayyorlash:

Haroratni barqarorlashtirish: minimal minimal

Stressni engillashtirishdan oldin tavsiya etiladi

Ketma-ket materiallarni olib tashlash rejasi

Progressiv qisish kuchini sozlash

11. Ultra-qalin qismlar uchun dizayn

Strukturaviy dizayn omillari:

Bo'lim Modulus optimallashtirish:

Qatnashish uchun to'liq qalinligidan foydalaning

Kamaytirilgan vaznga ega bo'lgan i nur ekvivalenti

Ichki veb-tuzilmalarni juda qalin bo'limlarda ko'rib chiqing

Finterni tanlash:

Minimal Edmal masofa: 2 × Bolt diametri

Tavsiya etilgan ipni jalb qilish: 1,5 × Bolt diametri

Tork xususiyatlari: standart po'lat qiymatlarining 65-75%

480 MPa gacha bo'lgan kuchdan foydalanish

Issiqlik boshqarmasi:

100 darajali hisoblagich uchun 2,36 metr issiqlikni kengaytirishga ruxsat bering

Katta tuzilmalar uchun loyihalarni kengaytirish bo'limi

Payvandlash paytida issiqlik gradribussiyasini ko'rib chiqing

Dinamik yuklash:

Charchoqning chidamlilik muddati 100 MPa

Dizayn bosqichida stress kontsentratsion omillarini qo'llang

Charchoq - kritik yuzalarni urish

Og'irlikni kamaytirish strategiyalari:

Kritik bo'lmagan hududlarning cho'ntak maydalashi

Tanlangan qalinlik taqsimoti

Kompozit elementlar bilan gibrid tuzilmalar

Topologiya optimallashtirish
