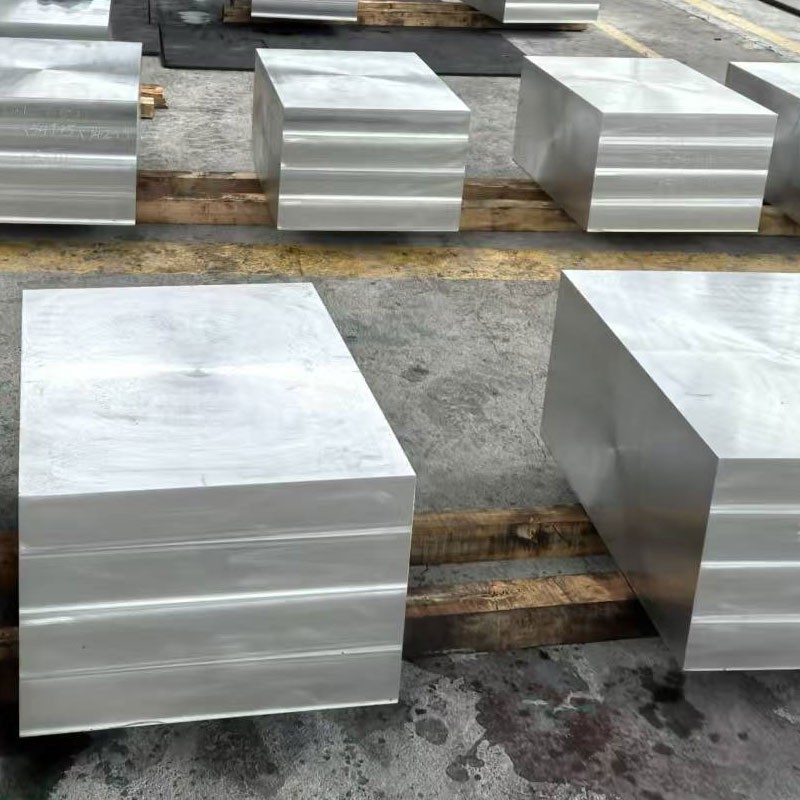

7050 Ultra qattiq alyuminum qotishmasi plitani tayyorlash

7050 alyuminiy qotishmasi (AMS 4050, AsTM B247) Aerro-Mg-Cu qotishmasi yuqori darajada shikastlanish va favqulodda kuchga boy kuchga ega bo'lgan zamonaviy Aerospaces-CU qotishmasi. Yuqori soxta panelli plitalar variantini aniq terimexanik ishlov berish orqali optimallashtirilgan mexanik xususiyatlarini etkazib beradi:

Alloy kimyo:

Rux (zn): 5.7-6,7% (asosiy mustahkamlash element)

Mis (cu): 2.0-2,6% (yog'ingarchilikni kesish)

Magniy (Mg): 1.9-2,6% (cho'kindilarni kuchaytirish)

Z tlonumi (ZR): 0.08-0.15% (don tarkibi nazorati)

Asosiy material:

Alyuminiy (al): 87,3% dan katta yoki teng (qoldiq)

Boshqariladigan aralashmalar:

Temir (Fe): 0,15% dan kam yoki unga teng

Silikon (Si): 0,12% dan kam yoki unga teng

Marganets (mn): 0,10% dan kam yoki unga teng

Titan (Ti): 0,06% dan kam yoki unga teng

Xrom (CR): 0,04% Maksimaldan kam yoki unga teng

Ishlab chiqarish tartibi:

INGOT Casting: mulkiy past vodorod, vakuum demosjizatsion jarayon

Itarizatsiya: 24-36 soat davomida 470-490 daraja (kompyuter tomonidan boshqariladigan rampa)

Sirturrni olib tashlash uchun sirt uchun kamida 10mm uchun kamida 10mm

Oldindan tayyorgarlik: himoya qoplamali

Ko'p yo'nalishli shakllantirish:

Boshlang'ich deformatsiya: 400-425 daraja

Oraliq paslar: 375-395 daraja

Yakuniy deformatsiya: 350-370 daraja

Minimal deformatsiya nisbati: 4: 1

O'RNATISH O'RNATISH: 4-8 soat davomida 413 daraja (stressni tenglashtirish)

Tekshiruv: issiqlikni davolash uchun sirt

Issiqlikni tozalash Imkoniyatni tozalash: qalinlikdagi 475-485 darajasi

Controlled Quenching: High-velocity polymer quench (>100 daraja / sek)

Kriogenik davolanish: ixtiyoriy -75 daraja stabilizatsiya (24 soat)

Ko'p bosqichli qarish:

T7451: 120 daraja / 8Hr + 175 ilmiy daraja / 8hr

T7651: 120 daraja / 6Hr {+ 165 ilmiy daraja / 24Hr

To'liqroq materiallar davomida raqamli jarayon monitoringi orqali to'liq materiallar kuzatuv.

Yo'nalishning ishlashi:

L / lt Tasallangan kuch nisbati: 1.05-1.08

L / turdagi keskinlik nisbati: 1.07-1.12

L / 45 darajadagi keskinlik kuchlari nisbati: 1.02-1.06

Yakka-sirtning yadro o'zgarishi:<5% in thickness up to 150mm

Teksion termexanik nazorat:

Don tarkibini boshqarish:

Uzrsizlik, tolali don morfologiyasi

Boshqarish kalamush nisbati: 5: 1 dan 8: 1

Zr-Stabilizatsiyalangan sub'ektni saqlash

Injiniringni tashkil etish:

η (mgzn₂) Birlamchi mustahkamlash

ē (mgzn₂) haddan tashqari nazorat qilinadi

T (albmg₃zn₃) faza taqsimoti

S (alblekumg) faza minimallashtirish

Qattiqni rad qilish:

Critical cooling rate: >100 daraja / sekund

Core cooling rate: >60 daraja / sek minimal

Polimer Gxennant orqali qoldiq stressni minimallashtirish

Ko'p bosqichli qarish kininlari:

Nuklement bosqichlari: 120 daraja / 6-8hr (GP zonasi shakllanishi)

O'sish bosqichida: 165-175 daraja / 8-24hr (ē 'yog'ingarchilik)

Mikromatika xususiyatlari:

Don hajmi: ASTM 8-10 (15-30 mkm)

Cheterid hajmi: 50-100 mram (Al₃nsr)

Precipitate Density: >10 ^ 17 / cm³

Qayta kristallangan kasr:<5% maximum

Tekshirish: kuchli guruch {011}<211>tarkibiy qism

ENTURSIYA RATLARI: ASTM E45 uchun 0,3 dan kam yoki unga teng

Bo'sh tarkib:<0.1% volumetric

* Qaysi biri kattaroq bo'lsa

Maxsus ishlov berish variantlari:

Net Shape Rivcinge-da: ishlamay qolgan nafaqa

Konturni oldindan ishlov berish: 15mm minimal miqdordagi zaxiralar

Stressni yengitish: Oldindan ishlov berishda stressni tenglashtirish

Ultrasonik inspektsiyasi: har bir AMS 2154 raqamiga 100% hajmli hajm sinov

Zichlik: 2.83 g / cm³ (± 0,02)

Og'irlik formulasi: qalinligi (mm) × kenglik (m) × {{0} {2.83=og'irlik (kg)

Issiqlikni tozalash parametrlari:

Qaror harorati: 475-485 daraja

Slash vaqti: 25mm uchun 1 soat (minimal)

Qattiq kechikish:<10 seconds maximum

QUQUVCHET: Polimer kontsentratsiyasi 12-18%

Jonli tezlik: 3-5 m / s minimal minimal

Qaralash haroratini boshqarish: ± 3 darajaga chidamlilik

Qo'riqxonadan keyingi saqlash:<8 hours at <20°C before aging

Moddiy javob tavsifi:

Tabiiy qarish: 48 soat ichida muhim mulk o'zgaradi

Sun'iy qarish: Xususiyatlarning 90% birinchi qarish bosqichida ishlab chiqilgan

Thermal Stability: Maintains >100 darajadagi xususiyatlarning 95%

Kriogenik ishlash: Subzero haroratida kuchning kuchayishi

Stressni yengitish: 2-3% doimiy deformatsiyalar tavsiya etiladi

Ishga olish optimallashtirish strategiyalari:

Suvni kesish: suvda eriydigan sovutishlar (pH 8.5-9.5)

TOOLL yoki Olmos afzal ko'rgan

Chip menejmenti: yuqori bosim (70+ bar) sovutish suvi

Qisish kuchi: mo''tadil (buzilishdan saqlaning)

Oziqlantirish / tezlik: Yuqori tezlik, mo''tadil ozuqa yonishi

Toolni jalb qilish: Kurter diametri maksimal 60%

Qo'pol strategiya: Yuqori samaradorlik ishlov berish (hem)

Tuzatish: yuqori sirt tezligi bilan engil kesilgan

Er usti tozalash imkoniyatlari:

Anodlash:

II turini (sulfatik): 10-25 mm

III tur (qattiq): 25-75 mkm

Yupqa plyonkali sulfatik: 3-8 mmm

Tartariy-sulfatic: 5-15 mkm

Konversiya qoplamlari:

XROMAT KLIMAT KLIM-5541 1A sinfi

Kalitent xromini artish

Sol-Gel texnologiyasi

Bo'yoq tizimlari:

Yuqori qattiq epoksi astar

Poliuretan Talkoat

Yomg'ir eroziya qoplaydi

Korvoziyaga qarshi Ilgari mutaxassislar

Mexanik sirtni yaxshilash:

Otish (0.008-0.2a intensivligi)

Lazer urishi

Yondiradigan

Majburiy tekshirish rejimi:

Kimyoviy tarkibi:

Optik emissiya spektroskopi

Barcha asosiy elementlar va nopokliklarni tekshirish

Mexanik test:

To'liq tanglyatsiya testi (l, lt, ST yo'nalishlari)

K₁C sinish og'irligi

Qattiqlik bo'yicha so'rov (25mm boshlang'ich)

Halokatli bo'lmagan sinov:

AMS-STD-2144-sinf uchun ultratovush tekshiruvi a

Kritik sirtlarni penetrant tekshiruvi

Eddy joriy test (ixtiyoriy)

MicrostreRega tahdid:

Don hajmi va morfologiyasi

Qayta kristalizatsiya baholash

Astm E45 intmet reytingi

Ishlab chiqarish sinovi:

Issiqlikni davolash parametrlari tekshiriladi

Ehtiyotkorlikni sinab ko'rish

Elektr o'tkazuvchanligi xaritasi

Sertifikatlashtirish hujjatlari:

Material sinov hisobotini (MTR) har bir 10204 3.1} / 3

Kimyoviy tahlil sertifikati

Mexanik xususiyatlar sertifikatlash

Issiqlikni tozalash bo'yicha yozuvlar

NDT qabul qilish mezonlari bilan hisobot beradi

Tekshiruv hujjatlari

Jarayonni boshqarish parametrlari

Statistik jarayonning ma'lumotlari haqida qisqacha ma'lumot

Lotni kuzatib borish ma'lumotlari

Birlamchi aerokose ilovalar:

Umumiy tuzilmalar

Qanotli burmalar va inshootlar

Landing tishli tarkibiy qismlari

Fuselage ramkalari va bo'yi

Qalin qism tarkibiy a'zolari

Yuqori qanot terisi

Yuqori yuklamalar

Raktil tuzilmalari

Strukturaviy zaxira uskunalari

Muhim ulanish moslamalari

Ishlash afzalliklari VS . 7075}:

10-15% balandroq kuchlanish kuchi

20-25% yaxshilangan qattiqlik

Stress korroziya qarshiligi

Exfiriy korroziya qarshiligi kuchaygan

Charchoqning o'sishiga chidamlilik

Yaxshilangan zararlilik

Ta'sirdan keyin yuqori qoldiq kuch

Eng yaxshi issiqlik barqarorligi

Qalin qismlarda ustun mashinalar

Qalinlikdagi xususiyatlar

Moddiy ishlov berish protokoli:

Saqlash muhiti:

Harorat: 15-25 daraja

Namlik:<65% RH

Yog'ingarchilikdan himoya

Po'lat buyumlardagi izolyatsiya

Yuk ko'tarish bo'yicha ko'rsatmalar:

Yig'ilgan panjaralar bilan ko'p kambag'al ko'tarish

Metall bo'lmagan slings
