6063 ekstrudlangan alyuminiy bar

6063 ekstrod qilingan alyuminiy bar - bu kuchliroq, korroziya qarshiligi va ajoyib barqarorligi uchun taniqli alyuminiy barda. Ushbu qotishma 6000 seriyasiga tegishli bo'lib, ular birinchi navbatda magniy va kremniyni o'z ichiga oladi, bu mexanik xususiyatlar va payvandlash xususiyatlari bilan ta'minlangan.

So'rov yuborish

1. Moddiy kompozitsion va ishlab chiqarish jarayoni

6063 alyuminiy qotishmasi (Almgsi0.5) - bu juda zo'r ektiyozlik, sirtni tugatish va korroziya qarshiligi bo'lgan o'rta kuch qotishuv. Ushbu ommabop arxitektura qotishmasi yaxshi mexanik xususiyatlarini yuqori darajada shakllanish va anadlash javobi bilan uyg'unlashadi:

Birlamchi qidiruv elementlari:

Magniy (Mg): 0.45-0,90% (yog'ingarchilikni kesish)

Silikon (SI): 0.20-0,60% (mg₂SI shakllarini kuchaytiradi)

Asosiy material:

Alyuminiy (al): 98,0% (balans) dan katta yoki teng

Boshqariladigan aralashmalar:

Temir (Fe): 0,35% dan kam yoki teng

Mis (cu): 0,10% dan kam yoki unga teng

Marganets (mn): 0,10% dan kam yoki unga teng

Xrom (CR): 0,10% dan kam yoki unga teng

Rux (zn): 0,10% dan kam yoki unga teng

Titan (Ti): 0,10% dan kam yoki unga teng

Boshqa elementlar: har biri 0,05% dan kam yoki unga teng, ularning soni 0,15% dan kam yoki teng

Premium ekstruziya ishlab chiqarish jarayoni:

Blunt tayyorgarligi:

Yuqori tozalikning asosiy qismi alyuminiy (99,7%)

Elementlar qo'shimchalarini aniqlab berish

Dasas davolash (vodorod <0,2 ml / 100g)

To'g'ridan-to'g'ri chill (DC) yarim uzluksiz kasting

Gomogenizatsiya 560-580 darajasida 4-8 soat

Billetni qizdirish:

Kompyuter tomonidan boshqariladigan isitish 450-480 darajagacha

Harorat bir xilligi: ± 5 daraja

Oksid qatlami olib tashlash (boshpaniya)

Ekstruzoz:

Qiziqarli bosim: 35-45 MPa

Yugurish: 20-35 MPA

RAM tezligi: 5-15 mm / sek (profilga bog'liq)

Chiqish harorati: 510-540 daraja

Oxirgi harorat: 480-500 diplom

Sovutish:

Havo sovutish yoki suvdan qoniqish (millatga)

Optimal xususiyatlar uchun boshqariladigan sovutish darajasi

Maksimal buzish nazorati

Cho'zish:

0,5-2,0% doimiy deformatsiya

To'g'ri va stressni engillashtirish

Sun'iy qarish (T5 / T6):

T5: 175-185 darajasi 2-4 soat

T6: Issiqlikni davolash (520-530 daraja) + Sun'iy qarish (6-8 soat davomida 175-185 daraja)

Tozalash operatsiyalari:

Uzunligi aniqroq aniqlik: ± 1mm

Sirtni tugatish

Yakuniy to'g'rilikni tekshirish va tuzatish

Barcha ishlab chiqarish to'liq izlanish uchun raqamli jarayon monitoringini saqlab qoladi.

2. 6063 ta ekstrustr qilingan barning mexanik xususiyatlari

Mulk	T5 (min)	T5 (Odatda)	T6 (min)	T6 (Odatda)	Sinov usuli
Qattiq chidamlilik kuchi	150 MPa	160-185 MPA	205 MPa	215-230 MPA	ASTM E8
Hosil berish kuchi (0,2%)	110 MPA	120-145 MPA	170 MPa	180-200 MPA	ASTM E8
Cho'zish (2 dyuym)	8%	10-14%	8%	10-12%	ASTM E8
Qattiqlik (brinell)	60 HB	65-75 Hb	75 HB	80-90 Hb	ASTM E10
Charchoq kuchi (5 × 10˚)	70 MPa	75-85 MPa	95 MPa	100-110 MPa	ASTM E466
Shear kuch	90 MPA	95-110 MPA	120 MPa	125-140 MPa	ASTM B769
Elastiklik moduli	69.5 GPA	69.5 GPA	69.5 GPA	69.5 GPA	ASTM E111

Mulkni taqsimlash:

Transversementning uzunligi uchun uzunlamasinal: 1.00: 0.95

Devor qalinligi ta'siri:<5% variation for up to 10mm thickness

Mulk o'zgarishi burchagi:<10%

Qattiqlik o'zgarishi uchun sirt:<5 HB

3. Sirtni tugatish & tashqi ko'rinishi

Sirt sifatini tasniflash:

Arxitektura darajasi (AA10):

0,4 m m m m m m m m m m0 ga teng

1 million tomosha masofasida ko'rinadigan kamchiliklar yo'q

Dekorativ anodizatsiya uchun mos

Anadizatsiyasidan keyin izchil rang

Tijorat darajasi (AA20):

0,8 mmm er yuziga qaraganda kamroq yoki teng

Minor defects acceptable at >2 m masofani ko'rish

Yaxshi anad qiluvchi javob

Sanoat darajasi (AA30):

1,6 mmm sirt pürüzlülme dan kam yoki unga teng

Tashqi ko'rinish ikkinchi darajali ko'rinadigan funktsional dasturlar

Er usti davolash mosligi:

Anodlashtirish javobi: a'lo

II turi (sulfat kislota): 5-25 mm qalinlik

III tur (qattiq palto): 25-75 mm qalinlik

Rang asoslari: a'lo

Arxitektura klassi I: eng kam qoplama

Arxitektura klassi II: kamida 10 mk minimal qoplama

Mexanik yakuningiz:

Fırçalash / polishing: ajoyib javob

Boncukni portlatish: forma matni tugatish

Yorqin botirish: Yuqori darajada sezgirlik

Rassom / qoplama:

Kukun qoplamali yopishuvi: a'lo

Nam bo'yoqning mosligi: to'g'ri oldindan tayyorgarlik bilan yaxshi

XROMAT konversiyasini qoplash: 1A sinfga erishish mumkin

4. O'lchamli xususiyatlar va taligi

Parametr	Standart diapazon	Aniq tollik	Tijorat bag'rikenglik	Sinov usuli
Diametri (davra)	5-300 mm	± 0.15mm 30 mm gacha	± 0,25mm 30 mm gacha	Mikrometr
		± 0,3% 30 mm dan yuqori	± 30 mm dan yuqori 0,5%
Kengligi (to'rtburchaklar)	10-200 mm	± 0.15mm 50 mm gacha	± 0,25mm 50 mm gacha	Kaliper
		± 0,3% 50 mm dan yuqori	± 0,5% 50 mm dan yuqori
Uzunligi	1000-6500 mm	± 2mm	± 5mm	Lenta o'lchovi
To'g'rilik	N/A	0,3 mm / m	0,5mm / m	To'g'rilamoq
Burish (to'rtburchaklar)	N/A	Meter uchun 1 ta metr	Meter uchun 3 daraja	Protratenttor
Burchak radiusi	N/A	± 0,2mm	± 0,5mm	Radius o'lchagichi

Standart mavjud shakllar:

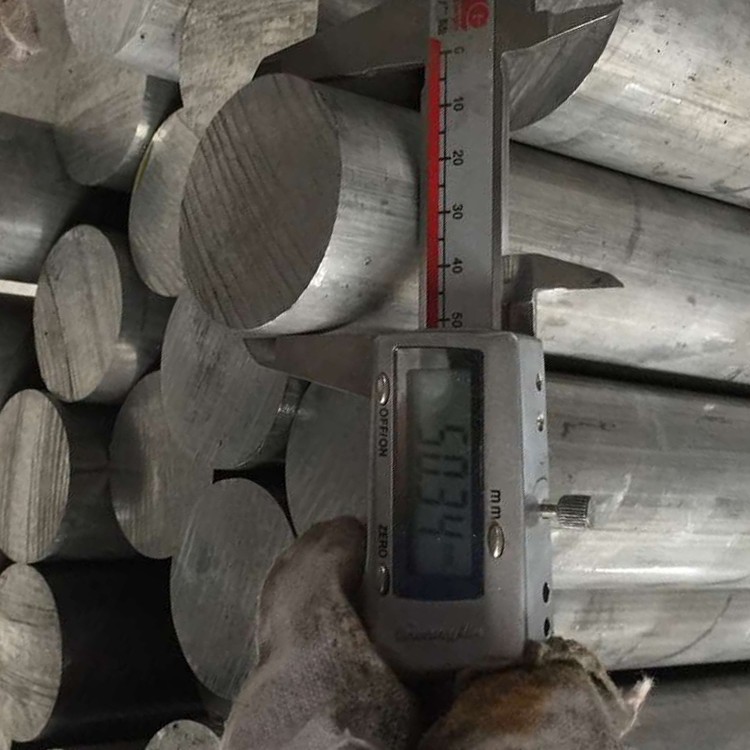

Dumaloq bar: diametrlar 5-300 mm

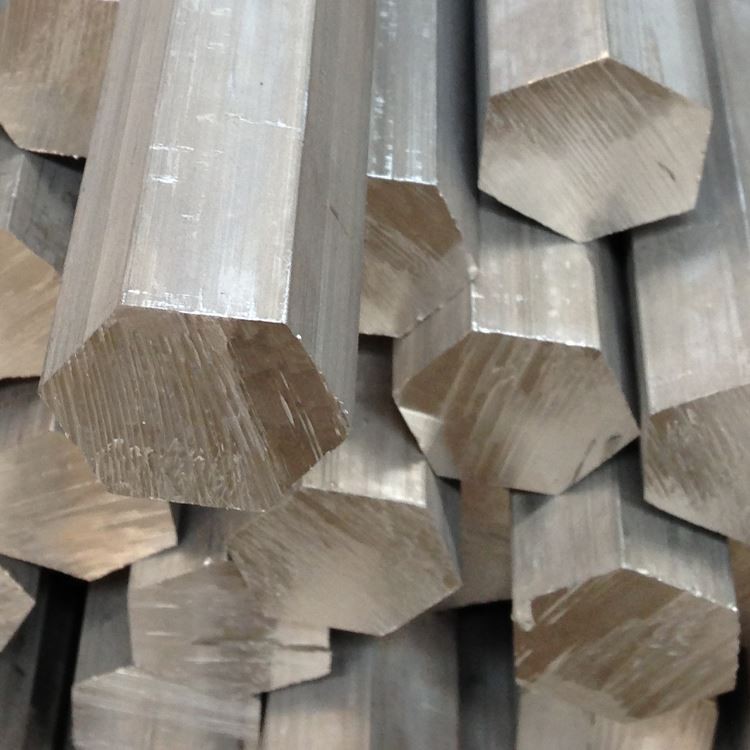

Oltinalik bar: 8-75mm kvartiralar bo'ylab

Kvadrat bar: yon o'lchamlari 5-150mm

To'rtburchak bar: kengligi 200 mm gacha, qalinligi 3 mm dan

Mos keladigan asbob-uskunalar bilan mavjud bo'lgan maxsus profillar

5. Tekshirish va issiqlik bilan davolash usullari

Femer kodi	Jarayon tavsifi	Eng maqbul dasturlar	Asosiy xususiyatlar
T1	Ekstruziya va tabiiy ravishda qarigan	Kritaniya bo'lmagan dasturlar	Mo''tadil kuch, ajoyib shakl
T4	Issiqlikni davolash va tabiiy ravishda qarigan	Ilovalarni shakllantirish	Yaxshi shaklli, o'rtacha kuch
T5	Ekstruziya va sun'iy yoshdan sovutish	Umumiy maqsadlar	Yaxshi kuch, zo'r ektiysiya
T6	Issiqlikni davolash va sun'iy ravishda qarigan	Strukturaviy dasturlar	Maksimal kuchi va qattiqlik
T52	Ekstruziyadan sovutish, stressni engillashtirdi, sun'iy ravishda qaridi	Uzunlik kritik dasturlari	Yaxshilangan to'g'rilik, yaxshi kuch
T83	Issiqlikni davolash, sovuq ishlangan, sun'iy ravishda qarigan	Yuqori stressli dasturlar	Yaxshi kuch bilan kuchaytirilgan kuch

Tegirish bo'yicha qo'llanma:

T5: standart dasturlar uchun eng tejamkor

T6: Qachon maksimal kuch talab qilinadi

T4: O'tkazib yuborish kerak bo'lganda

T52: qat'iy o'lchov barqarorligini talab qiladigan arizalar uchun

6. Ishlov berish va uydirma xususiyatlari

Operatsiya	Asbob materiallari	Tavsiya etilgan parametrlar	Sharhlar
Burilish	HSS, karbid	Vc =200-500 m / m {{1} =0.1-0.4 mm / regr	A'lo yuzani tugatish
Burg'ilash	HSS, karbid	Vc =80-150 m / m {{1} =0.15-0.3 mm / regr	Past kesish kuchlari
Tegirmon	HSS, karbid	Vc =200-600 m / m fg {{1} =0.1-0.25 mm	Zo'r chip evakuatsiya
Bosiq	Hss, qalay bilan qoplangan	Vc =10-30 m min	A'lo ipning sifati
Arra	Karbide	Vc =800-1500 m / min, o'rta maydoncha	Minimal burish bilan kesilgan kesmalar
Iplar	HSS, karbid	Vc =150-300 m / min, nozik ozuqa	A'lo ipni tugatish

Uydirma qo'llanma:

Mashinalik reytingi: 90% (1100 alyuminiy {{2}%)

Sirt qoplamasi: a'lo (ra 0,5-1,9 mkm osonlikcha erishilishi mumkin)

Chip shakllantirish: to'g'ri asboblar bilan qisqa chiplar

Sovula: suvda eriydigan emulsiya yoki minimal moylash

Asbob kiying: to'g'ri parametrlar bilan minimal

Forma: T1 / T4 shartlari

Emuallohulik: minimal radiusi=1 × qalinligi (T1 / T4), 2 × qalinligi (T6)

Veldorlik: TIG / MIG usullari bilan yaxshi

Mavzu aylanishi: T4 shartidagi ajoyib natijalar

7. Korroziyaga qarshilik va himoya tizimlari

Atrof-muhit turi	Qarshilik reytingi	Himoya qilish usuli	Kutilayotgan ko'rsatkich
Qishloq / shahar atmosferasi	Juda yaxshi	Tegirmonni tugatish yoki anadlash	15-20+ yillar
Sanoat muhiti	Juda yaxshi	Anodizatsion sinf	10-15 yil
Dengiz muhiti	Yaxshi	Anodlashadigan + muhrlash	5-10 yil texnik xizmat bilan
Yuqori namlik	Juda yaxshi	Standart tahorat	10-15 yil
Kimyoviy ta'sir qilish	Mo''tadil	Qattiq anodlash + muhrlash	Ilovaning o'ziga xos xususiyati
UB ta'sir qilish	Juda yaxshi	Anodlash	Hech qanday tanazzul

Sirtni muhofaza qilish variantlari:

Anodlash:

Aniq (tabiiy): a'lo darajada ravshanlik va shaffoflik

Rangni tahlil qilish: izchil ranglarni rivojlantirish

Qattiq anadizing: Superior Cartace qarshilik

Muhrlash variantlari: issiq suv, nikel atette, ptfe

Konversiya qoplamlari:

XROMAT KLIMAT - DTL-5541

Xrom bo'lmagan alternativalar

Mexanik yakuningiz:

Cho'tka tugatish: bir martalik yo'nalishli naqsh

Miralangan marraga: Ko'zguga o'xshash ko'rinishga erishish mumkin

Qo'rqinchli: izchil mat tuzilishi

Organik qoplamalar:

Kukun qoplamalari: a'lo darajada yopishish va chidamlilik

Suyuq bo'yoq: to'g'ri oldindan tayyorgarlik bilan yaxshi

Vazzali himoya qoplamalari: UB va avariyalarni himoya qilish

8. Muhandislik dizayni uchun jismoniy xususiyatlar

Mulk	Qiymati	Dizaynni ko'rib chiqish
Zichlik	2.70 g / sm³	Komponentlar uchun og'irlik hisoblash
Eritilgan diapazon	615-655 daraja	Issiqliklarni qayta ishlash cheklovlari
Issiqlik o'tkazuvchanligi	200-220 W/m·K	Issiqlik cho'kish dasturlari
Elektr o'tkazuvchanligi	50-55% IACS	Elektr dasturlari
Muayyan issiqlik	900 j / kg · k	Issiqlik ommaviy hisoblash
Termal kengayishi (CTE)	23.4 ×10⁻⁶/K	Termal kengaytirish uchun imtiyozlar
Yoshning modul	69.5 GPA	Tarkibiy hisob-kitoblar
Poissonning nisbati	0.33	Tarkibiy tahlil parametrlari
Sezgirlik	80-85% (parlatilgan)	Optik / yoritish moslamalari

Dizayn masalalari:

Ishlash harorati: -80 darajasi +175 darajasiga

Mulkni ushlab turish: 100 darajadan past

Elektr o'tkazuvchanligi: ko'plab alyuminum qotishmalariga qaraganda yuqori

Magnit xususiyatlari: magnit bo'lmagan

Qayta ishlov berish: 100% qayta ishlanadigan, yuqori skrop qiymati

Atrof-muhitga ta'sir: po'lat bilan taqqoslaganda past uglerod izi

9. Sifatni ta'minlash va sinovdan o'tkazish

Standart sinov tartiblari:

Kimyoviy tarkibi:

Optik emissiya spektroskopi

Barcha asosiy elementlar va nopokliklarni tekshirish

Mexanik test:

Zinarli test (uzunlama)

Qattiqlik sinovi (Webster / Brinell)

O'lchov tekshiruvi:

Bir nechta joylarda diametri / o'lchamlari

To'g'ri tekshirish

Sirtni tugatish

Vizual tekshirish:

Sirtning kamchiliklarini baholash

O'ldirish liniyasini baholash

Sirt ko'rinishi bir xillik

Ixtisoslashtirilgan test (zarur bo'lganda):

Anadizatsion javob sinovi

Don tuzilishini baholash

Ishlash testi

Standart sertifikatlar:

Millen Test hisoboti har 10204 2.1 / 3.1

Kimyoviy tahlil sertifikati

Mexanik xususiyatlar sertifikatlash

O'lchov tekshiruvi to'g'risidagi hisobot

Issiqlikni tozalash sertifikati (t6 fe'l-atvori uchun)

10. Ilovalar va dizayn masalalari

Birlamchi dasturlar:

Arxitektura komponentlari:

Oyna va eshik ramkalari

Devor tizimlari

Temir va Balustralar

Dekorativ bezaklar va mog'orlar

Tashish:

Avtomobillar va tarkibiy qismlar

RV va treyler komponentlari

Velosiped ramkalari va tarkibiy qismlari

Elektr:

Issiqlik cho'kish va issiqlik boshqarmasi

Elektr qatlamlari va uylar

LED yoritgichlar va profillar

Iste'mol tovarlari:

Mebel komponentlari

Qurilma va qismlar

Dushmalar va hammomdagi aksessuarlar

Sanoat komponentlari:

Pnevmatik tsilindr naychalari

Mashina qo'riqchilari va ramkalar

Konveyerlar va materiallarni ishlatish

Dizayn afzalliklari:

Estetik dasturlar uchun ajoyib yuzalar

Murakkab profillar uchun yuqori ekstruktivlik

Yaxshi kuch-og'irlik nisbati

Zo'r korroziya qarshiligi

Eng nozik muhokama qilinadigan javob

Uydirma va qo'shilish qulayligi

Yuqori darajadagi qotishmalar bilan solishtirganda iqtisodiy xarajatlar

Izchil xususiyatlar va sifat

Turli xil shakllarda va o'lchamlarda

Yuqori qayta ishlangan tarkib potentsiali barqaror material

Dizayn cheklovlari:

6061/6082 qotishmalariga qaraganda ancha past kuch

Yuqori stressli strukturaviy dasturlar uchun tavsiya etilmaydi

6061 ga nisbatan cheklangan vellyatsiya

Issiqliklangan issiqlik zonalarida engillashtirilgan mexanik xususiyatlar

Harorat cheklovlari 175 darajadan yuqori

Iqtisodiy nuqtai nazar:

Xarajat va ishlashning ajoyib balansi

Yuqori quvvatli qotishmalarga qaraganda ko'proq qayta ishlash xarajatlari

Zo'r mashinuvi tufayli kamaygan ishlov berish xarajatlari

Minimal texnik xizmat bilan uzoq vaqt xizmat ko'rsatish

Hayot tsiklining oxirida yuqori skrop qiymati
